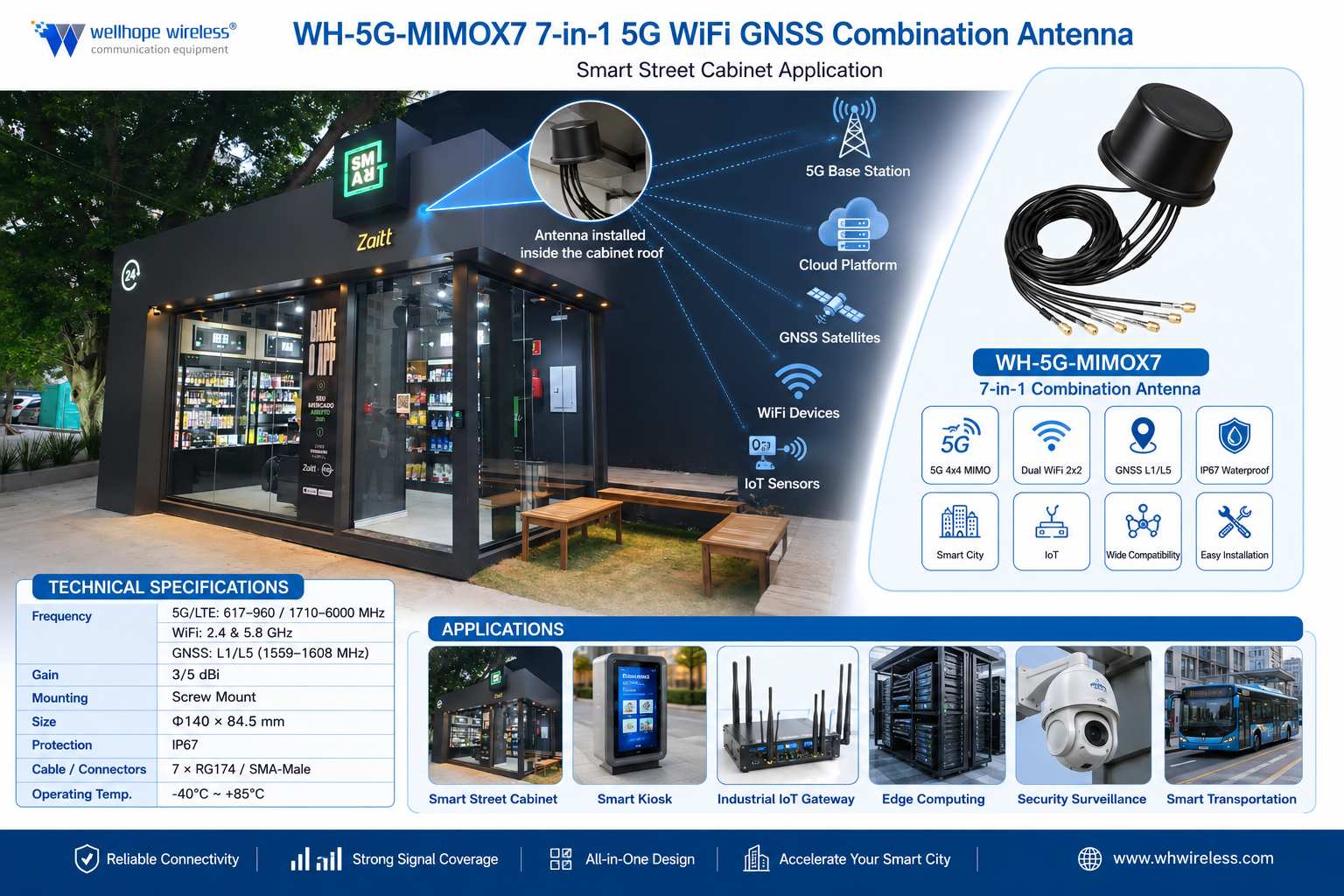

Polarização da Antena: O Que É e Por Que Importa WWW.WHWIRELESS.COM Tempo estimado de leitura: 15 minutos Todo engenheiro de eletrônica sabe que as antenas transmitem e recebem sinais na forma de ondas eletromagnéticas (ondas de energia eletromagnética), cujas propriedades podem ser descritas pelas equações de Maxwell. Como muitos assuntos técnicos especializados, podemos interpretar essas equações, juntamente com as regras de propagação e as características das ondas eletromagnéticas, a partir de múltiplas dimensões — variando de descrições qualitativas relativamente simples a fórmulas matemáticas complexas e intrincadas. A polarização é uma das inúmeras características da propagação de energia eletromagnética. Seus impactos e o grau em que precisa ser considerada variam amplamente entre diferentes cenários de aplicação e os respectivos projetos de antenas. Os princípios fundamentais da polarização aplicam-se a toda radiação eletromagnética, incluindo sinais de radiofrequência (RF)/sem fio e energia de ondas de luz, e a polarização tem uso extensivo no campo da óptica. Este artigo aborda apenas a faixa de radiofrequência (RF). O Que É Polarização da Antena? Para entender a polarização, é necessário primeiro dominar os conceitos básicos das ondas eletromagnéticas. Uma onda eletromagnética consiste em um campo elétrico (campo E) e um campo magnético (campo H) viajando na mesma direção. O campo elétrico e o campo magnético são perpendiculares entre si, e ambos são perpendiculares à direção de propagação da onda plana. A polarização é definida como o plano de vibração do campo elétrico quando observado a partir da extremidade transmissora na direção do deslocamento da onda. Na polarização horizontal, o campo elétrico oscila de um lado para outro dentro do plano horizontal; na polarização vertical, o campo elétrico vibra para cima e para baixo dentro do plano vertical (consulte a Figura 1). Figura 1: Onda eletromagnética com componentes de campo elétrico e magnético mutuamente perpendiculares As antenas transmissoras e receptoras formam um par de antenas e o desempenho do transceptor atinge seu pico quando as duas compartilham planos de polarização idênticos. Fazendo uma alusão à frase icônica do filme de 1979 Alien— “No espaço, ninguém pode ouvir você gritar” — não há distinção inerente entre polarização horizontal e vertical no espaço sideral. Mesmo assim, as teorias de correspondência de polarização e alinhamento de antenas continuam válidas para maximizar a transmissão e a recepção de energia do sinal. Polarização Linear e Circular As ondas eletromagnéticas apresentam múltiplos modos de polarização: A polarização linear básica inclui duas formas de polarização mutuamente ortogonais (perpendiculares) (consulte a Figura 2). Teoricamente, uma antena receptora com polarização horizontal não consegue capturar nenhum sinal emitido por uma antena transmissora com polarização vertical operando na mesma frequência, e vice-versa. Quanto mais próximas forem...

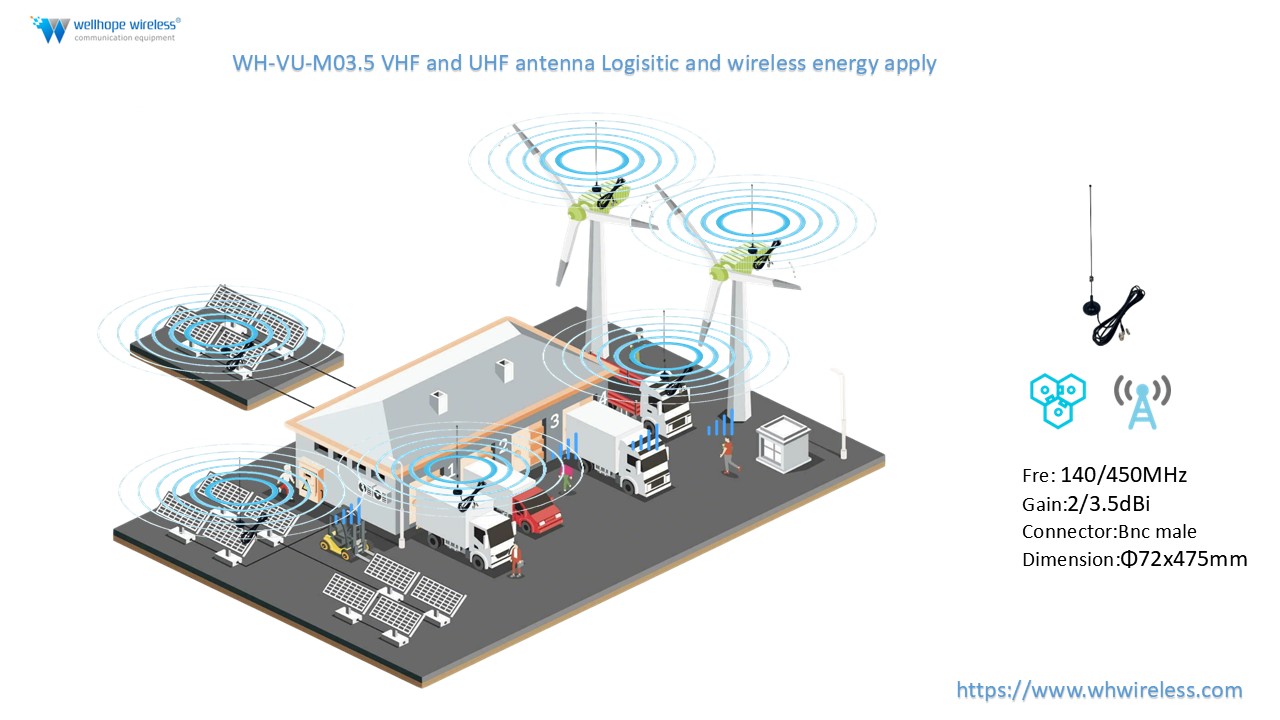

Por que escolher WH-VU-M03.5? Antena VHF UHF Para IoT, Gestão de Frotas e Aplicações Industriais O WH-VU-M03.5 Antena VHF/UHF com montagem magnética É uma solução de comunicação sem fio de alto desempenho projetada para aplicações de IoT, logística inteligente, gerenciamento de frotas e ambientes industriais. Opera em 140 MHz e 450MHz Em termos de frequências, esta antena proporciona transmissão de sinal estável a longo alcance para armazéns, veículos e sistemas de energia. Com seu design durável e fácil instalação, o WH-VU-M03.5 garante conectividade confiável para gateways sem fio, sensores e sistemas de rádio móvel, tornando-o a escolha ideal para as necessidades modernas de comunicação industrial. Principais características da antena WH-VU-M03.5 O WH-VU-M03.5 antena Foi projetado para fornecer desempenho sem fio forte e estável: Suporte de banda dupla VHF/UHF (140 / 450 MHz) Ganho de 2 dBi para VHF e ganho de 3,5 dBi para UHF. Suporte magnético para instalação rápida e flexível. Conector BNC macho para ampla compatibilidade Conjunto de cabos durável para uso prolongado. Projetado para ambientes industriais severos. Aplicações da antena WH-VU-M03.5 Esse Antena VHF UHF É amplamente utilizado em diversos setores: Sistemas inteligentes de monitoramento de armazém Logística IoT e rastreamento de ativos Gestão de frotas e comunicação entre veículos Usinas de energia solar e sistemas de energia eólica Automação industrial e telemetria remota Sua capacidade de manter uma comunicação estável em ambientes complexos a torna essencial para a transmissão de dados em tempo real e para a eficiência operacional. Por que escolher o WH-VU-M03.5 para aplicações de IoT? Escolher a antena certa é fundamental para uma comunicação sem fio confiável. A WH-VU-M03.5 oferece diversas vantagens: Transmissão de sinal estável de longo alcance Fácil instalação em superfícies metálicas Desempenho confiável em ambientes hostis Forte compatibilidade com gateways sem fio e sistemas de rádio Isso o torna particularmente adequado para implantações de IoT industrial onde é necessária conectividade consistente. Instalação da antena WH-VU-M03.5 A antena possui uma base de montagem magnética, permitindo uma instalação rápida e segura sem a necessidade de ferramentas complexas. Pode ser facilmente instalado em: Caminhões e veículos comerciais recipientes de metal máquinas industriais Painéis de controle Essa flexibilidade torna a implantação rápida e eficiente em diversos cenários. Perguntas frequentes P: Para que serve a antena WH-VU-M03.5? A: É utilizado para logística da IoT, monitoramento inteligente de armazéns, gestão de frotas e sistemas de comunicação industrial. P: Qual a frequência suportada por esta antena? A: Os suportes da antena 140MHz (VHF) e 450 MHz ( UHF ) para comunicação sem fio de longo alcance. P: Esta antena é adequada para veículos? A: Sim, ele foi projetado para comunicação veicular e gerenciamento de frotas, com um suporte magnético para facilitar a instalaçã...

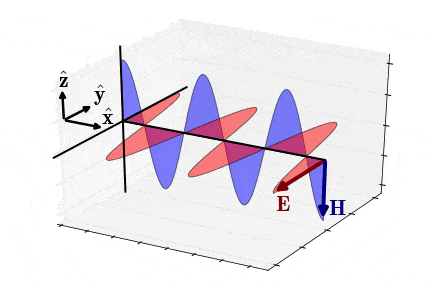

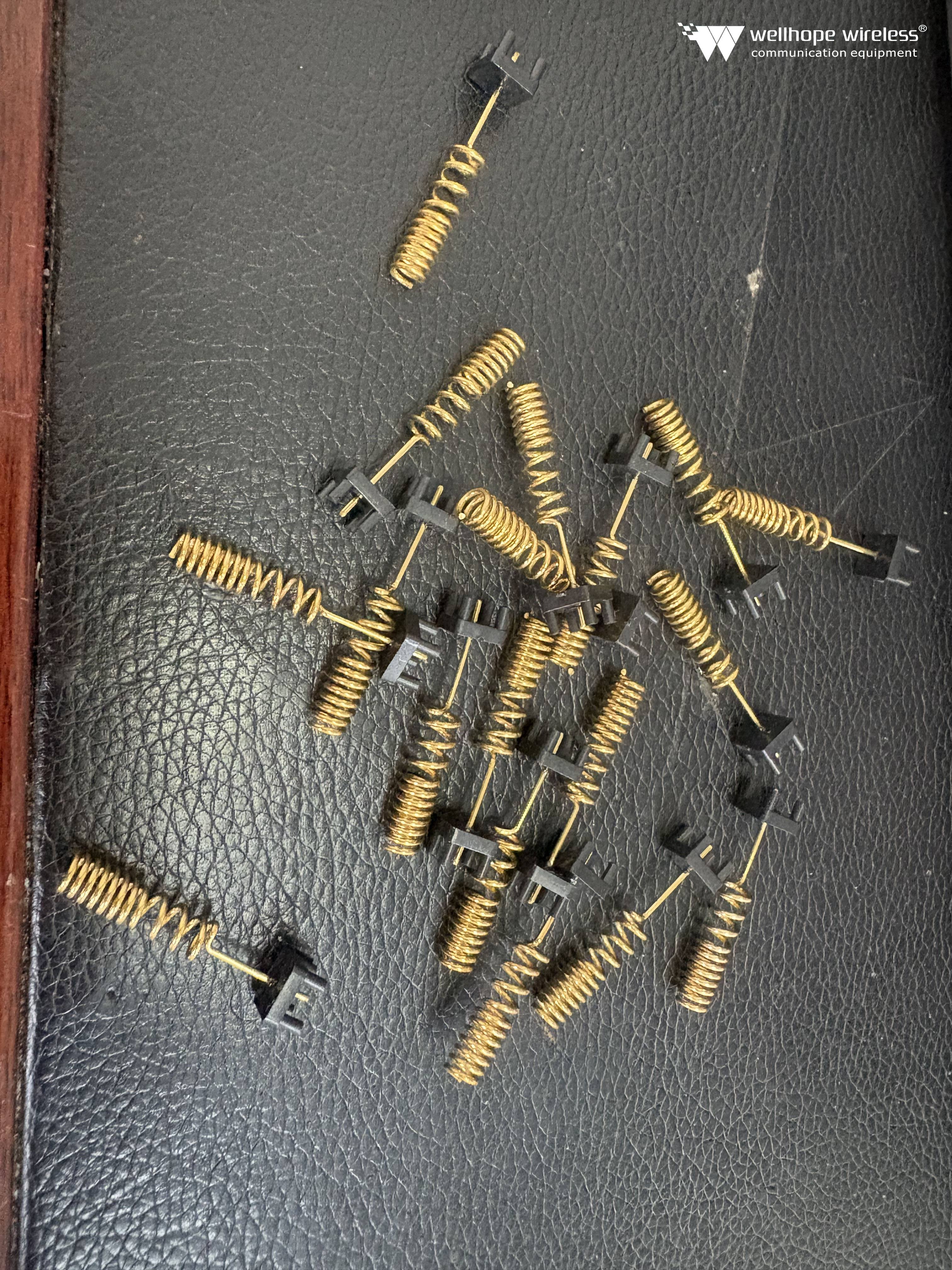

I. Características básicas das ondas de rádio WWW.WHWIRELESS.COM Tempo estimado de leitura: 15 minutos 1.1 Definição de Ondas de Rádio As ondas de rádio servem como portadoras de sinais e energia, geradas pelo acoplamento mútuo de campos elétricos e magnéticos oscilantes, obedecendo à lei de acoplamento alternado de "eletricidade gera magnetismo e magnetismo gera eletricidade". Durante a propagação, os campos elétrico e magnético são sempre perpendiculares entre si e ambos perpendiculares à direção de propagação da onda, tornando-as **Ondas Eletromagnéticas Transversais (ondas TEM)**. A sua geração tem origem em circuitos oscilantes de alta frequência: quando a corrente num circuito muda rapidamente ao longo do tempo, um campo eletromagnético alternado é excitado no espaço circundante. Assim que este campo eletromagnético se desprende da fonte de ondas, propaga-se pelo espaço sob a forma de ondas de rádio, sem depender de qualquer meio — podendo mesmo transmitir-se no vácuo. 1.2 Relação entre comprimento de onda, frequência e velocidade de propagação A fórmula fundamental que rege a relação entre o comprimento de onda (λ), a frequência (f) das ondas de rádio e sua velocidade de propagação (velocidade da luz \( C \) no vácuo, aproximadamente \( 3×10^8 \, \text{m/s} \)) é: \[ \lambda = \frac{C}{f} \] **Conclusão Principal**: No mesmo meio, a frequência e o comprimento de onda são estritamente inversamente proporcionais — quanto maior a frequência, menor o comprimento de onda. Essa relação determina diretamente as dimensões de projeto das antenas: por exemplo, o comprimento de onda de uma antena. Wi-Fi de 2,4 GHz O sinal tem aproximadamente 12,5 cm, o que corresponde a um comprimento de antena dipolo de meia onda de cerca de 6,25 cm; para um 700MHz Para sinais de comunicação de baixa frequência, o comprimento de onda é de aproximadamente 42,8 cm, exigindo um dipolo de meia onda com comprimento de 21,4 cm. Além disso, o desempenho elétrico de uma antena (como eficiência de radiação, ganho e impedância) está diretamente relacionado ao seu **comprimento elétrico** (a razão entre o comprimento físico e o comprimento de onda). Na prática da engenharia, o comprimento elétrico necessário deve ser convertido no comprimento físico específico para garantir o funcionamento adequado da antena. 1.3 Polarização das Ondas de Rádio A polarização refere-se à variação da direção do campo elétrico à medida que uma onda de rádio se propaga, determinada pela trajetória espacial do vetor do campo elétrico, formando um espectro completo: **Polarização Circular ← Polarização Elíptica → Polarização Linear**. As principais características e aplicações de cada uma são as seguintes: **Polarização Linear**: A direção do campo elétrico permanece fixa, sendo esta a forma de polarização mais comum. Uma onda com campo elétrico perpendicular ao solo é uma **onda polarizada verticalmente**, que apresenta forte resistência à interferência por reflexão no solo e é adequada para comunic...

Classificação de matriz antenas . WWW.WHWIRELESS.COM Tempo estimado de leitura: 15 minutos As antenas de matriz são normalmente categorizadas com base na disposição de suas unidades individuais. Arranjo linear: um conjunto de elementos de antena dispostos ao longo de uma linha reta, com espaçamento unitário que pode ser igual ou desigual. Pode ser ainda dividido em arranjos com iluminação lateral e arranjos com iluminação frontal, com base na direção da concentração da energia de radiação. Arranjo planar: Um conjunto de elementos de antena dispostos nos centros de um único plano. Se todos os elementos em um arranjo planar estiverem dispostos em uma grade retangular, ele é chamado de arranjo retangular; se todos os centros dos elementos estiverem localizados em círculos concêntricos ou anéis elípticos, ele é chamado de arranjo circular. Arranjos planares também podem ter espaçamento igual ou desigual. Arranjos conformes: conjuntos de antenas que são fixadas e se adaptam ao formato do substrato. Arranjos de superfície cilíndrica, arranjos de superfície esférica e arranjos de superfície cônica são exemplos de arranjos conformes. Antena de matriz Configuração da unidade. Antena linear Elementos de arranjo: tipos dipolo, tipos monopolo, elementos em forma de anel (como antenas de fenda) e elementos espirais. Elementos do tipo diafragma: elementos de antena de corneta, elementos de guia de onda de fenda aberta, elementos de patch de microfita. Elementos híbridos e especializados: unidades Yagi-Uda, unidades de arranjo de dipolos logarítmico-periódicos, unidades de antena de ressonância média, unidades de meta-superfície/metamaterial. Fundamentos teóricos das antenas em arranjo. ① Princípio da Interferência e Superposição de Ondas Eletromagnéticas: Antenas em arranjo podem criar características de radiação diferentes daquelas de unidades de antena individuais convencionais. Uma das principais razões para isso é que as ondas eletromagnéticas emitidas por múltiplas unidades de radiação coerentes interferem e se sobrepõem umas às outras no espaço, com algumas áreas experimentando radiação aumentada e outras, radiação diminuída. Isso resulta em uma redistribuição da energia de radiação total constante entre diferentes regiões espaciais. ② Teorema do Produto do Diagrama Direcional: Sob condições de campo distante, a função direcional normalizada geral de um antena Um arranjo composto por múltiplos elementos idênticos, excitados com amplitude e fase fixas e dispostos em posições geométricas fixas, pode ser decomposto da seguinte forma: Fator primário F( θ , φ ): A direcionalidade de uma única unidade no espaço livre (incluindo a unidade ' polarização e orientação). Fator de matriz AF( θ , φ Isso é determinado exclusivamente pelo layout geométrico, espaçamento, amplitude de excitação e fase da matriz, e é independente do formato específico dos elementos. Ou seja, o diagrama de direção geral composto D( θ , φ ) = F( θ , φ ) · AF( θ , φ ). Análise de matriz ante...
