Da perspectiva da conversão de energia, desvendando o código de evolução das antenas
Estima-se que 15 minutos sejam suficientes para terminar a leitura
No vasto sistema de comunicação sem fioAs antenas desempenham um papel fundamental. Essencialmente, são um tipo muito especial de conversor de energia que pode realizar a conversão de energia entre ondas guiadas e ondas de espaço livre. Esse processo de conversão é de suma importância nas etapas de transmissão e recepção de sinais de comunicação.
Durante o estado de transmissão do sinal, a corrente de alta frequência do transmissor é transmitida ao longo da linha de transmissão até a antena. Nesse momento, a antena atua como um mago mágico, convertendo habilmente a energia na forma de ondas guiadas (corrente de alta frequência) em ondas de espaço livre, comumente chamadas de ondas eletromagnéticas, e então as irradiando para o espaço circundante. Por exemplo, na comunicação comum de telefones celulares, os circuitos internos do telefone geram sinais de corrente de alta frequência, que são transmitidos para a antena do telefone. antena então converte esses sinais em ondas eletromagnéticas e as emite, estabelecendo uma conexão de comunicação com a estação base para conseguir a transmissão de informações.
Na fase de recepção do sinal, o funcionamento da antena é o inverso do processo acima. Quando as ondas eletromagnéticas que se propagam no espaço atingem a antena, ela as capta com sensibilidade e converte a energia contida nelas em corrente de alta frequência, que é a conversão de ondas espaciais livres em ondas guiadas. Essa corrente de alta frequência é então transmitida através da linha de transmissão até o receptor, para posterior processamento do sinal e extração de informações. Por exemplo, a antena de televisão em nossa casa pode receber ondas eletromagnéticas emitidas por emissoras de televisão e convertê-las em sinais elétricos, que são transmitidos à televisão, permitindo-nos assistir a uma variedade de programas de televisão.
Exploração Inicial: O Protótipo das Antenas e a Conversão Inicial de Energia
No século XIX, o campo do eletromagnetismo testemunhou avanços teóricos significativos. James Clerk Maxwell propôs as famosas equações de Maxwell, prevendo teoricamente a existência de ondas eletromagnéticas e estabelecendo uma sólida base teórica para o surgimento das antenas. Em 1887, o físico alemão Heinrich Hertz conduziu uma série de experimentos pioneiros para verificar as previsões de Maxwell. Ele projetou e fabricou o primeiro sistema de antenas do mundo, composto por duas hastes metálicas de cerca de 30 centímetros de comprimento, com as extremidades conectadas a duas placas metálicas de 40 centímetros quadrados. As ondas eletromagnéticas eram excitadas por meio de descargas de faíscas entre as esferas metálicas; a antena receptora era uma antena de anel quadrado de metal de laço único, que indicava que um sinal havia sido recebido quando faíscas surgiam entre as extremidades do anel. O experimento de Hertz não apenas confirmou com sucesso a existência de ondas eletromagnéticas, mas também marcou o nascimento oficial das antenas, inaugurando uma nova era para a exploração humana da comunicação sem fio. Embora a estrutura da antena da Hertz fosse muito simples e a eficiência de conversão de energia fosse relativamente baixa, ela conseguiu a conversão inicial de energia de ondas guiadas para ondas de espaço livre, permitindo que as pessoas experimentassem intuitivamente as maravilhas das ondas eletromagnéticas pela primeira vez e acumulando experiência valiosa para o desenvolvimento subsequente da tecnologia de antenas.
Depois de Hertz, o inventor italiano Guglielmo Marconi fez progressos significativos na aplicação de antenas. Em 1901, Marconi alcançou com sucesso a comunicação transoceânica usando uma grande antena. Sua antena transmissora consistia em 50 fios de cobre descendentes dispostos em forma de leque, com o topo conectado por uma linha horizontal suspensa entre duas torres de 45 metros de altura e 60 metros de distância. O transmissor de descarga de faísca elétrica conectado entre a antena e o solo pode ser considerado a primeira antena monopolo prática. Este experimento de comunicação marcante cruzou o Oceano Atlântico, alcançando a transmissão de sinais de longa distância de cerca de 2.500 quilômetros, demonstrando o enorme potencial das antenas na comunicação de longa distância e levando a comunicação sem fio do laboratório para o amplo estágio de aplicação prática. O sucesso de Marconi despertou o entusiasmo global pela pesquisa em tecnologia de antenas e comunicação sem fio, levando muitos cientistas e engenheiros a se engajarem neste campo e a avançarem continuamente na tecnologia de antenas.
Histórico de desenvolvimento: inovações tecnológicas impulsionando atualizações de conversão de energia
Após o trabalho pioneiro de Hertz e Marconi, a tecnologia de antenas entrou em rápido desenvolvimento. Na primeira metade do século XX, houve um boom no desenvolvimento de antenas de fio. Com a expansão contínua de aplicações como radiodifusão e comunicação, diversos tipos de antenas de fio antenas Surgiram novas tecnologias, como antenas dipolo, antenas de loop e antenas de fio longo. Essas antenas eram estruturalmente mais complexas do que as primeiras antenas simples, melhorando significativamente a eficiência de conversão de energia e a direcionalidade da radiação do sinal por meio do projeto cuidadoso de seus formatos, tamanhos e arranjos. Por exemplo, a antena Yagi-Uda consiste em um elemento ativo, um refletor e múltiplos diretores, permitindo que ela concentre a energia em uma direção, aumentando significativamente o ganho da antena. Comparada às primeiras antenas simples, a antena Yagi-Uda é mais eficiente na conversão de energia e na transmissão de sinais, permitindo distâncias maiores e uma comunicação mais estável, e tem sido amplamente utilizada em radiodifusão e televisão.
Do início da década de 1930 ao final da década de 1950, com a invenção dos tubos de ondas progressivas de micro-ondas e dos magnetrons, a tecnologia de micro-ondas emergiu rapidamente e a tecnologia de antenas entrou na era das antenas de abertura. Durante esse período, antenas parabólicas e antenas refletoras foram amplamente utilizadas. As antenas parabólicas utilizam as propriedades reflexivas das parábolas para converter ondas esféricas irradiadas da alimentação em ondas planas, alcançando alto ganho e radiação de sinal de feixe estreito, permitindo que a energia seja emitida de forma mais concentrada, melhorando significativamente a distância e a qualidade da comunicação, desempenhando um papel fundamental na comunicação por radar e satélite. Enquanto isso, novos tipos de antenas, como antenas de fenda de guia de onda, antenas de haste dielétrica e antenas helicoidais, surgiram. antenas continuaram a surgir, cada uma com vantagens de desempenho exclusivas, adaptando-se às diversas necessidades de diferentes cenários de aplicação.
Após meados do século XX, com o rápido desenvolvimento da tecnologia de comunicação, maiores demandas foram colocadas no desempenho da antena, impulsionando a tecnologia de antenas em direção à diversificação e inteligência. Antenas de matriz alcançam a formação de feixe e a diversidade espacial ao organizar múltiplos elementos de antena em um determinado padrão, permitindo o ajuste flexível da direção da radiação do sinal e do ganho de acordo com as necessidades de comunicação, melhorando efetivamente a capacidade e a capacidade antiparasitária dos sistemas de comunicação. Antenas de matriz faseada, por meio de controle eletrônico, podem alterar de forma rápida e precisa a direção do feixe da antena, permitindo o rastreamento e a comunicação simultâneos com múltiplos alvos, apresentando vantagens significativas em radares militares e estações base de comunicação móvel. Antenas inteligentes combinam tecnologia avançada de processamento de sinal e algoritmos adaptativos para ajustar automaticamente os parâmetros da antena, como a direção do feixe e o ganho, de acordo com as mudanças no ambiente circundante e nos sinais de comunicação, alcançando efeitos de comunicação ideais e aprimorando significativamente o nível de inteligência e a utilização do espectro dos sistemas de comunicação.
Diversidade Moderna: Conversão Inteligente de Energia em Vários Cenários
Ao entrar na sociedade moderna, a tecnologia da comunicação se desenvolveu exponencialmente, e os cenários de aplicação da comunicação sem fio se tornaram cada vez mais ricos e diversos, estimulando a evolução contínua da tecnologia de antenas para atender às necessidades especiais de diferentes cenários, demonstrando sabedoria e inovação excepcionais na conversão de energia.

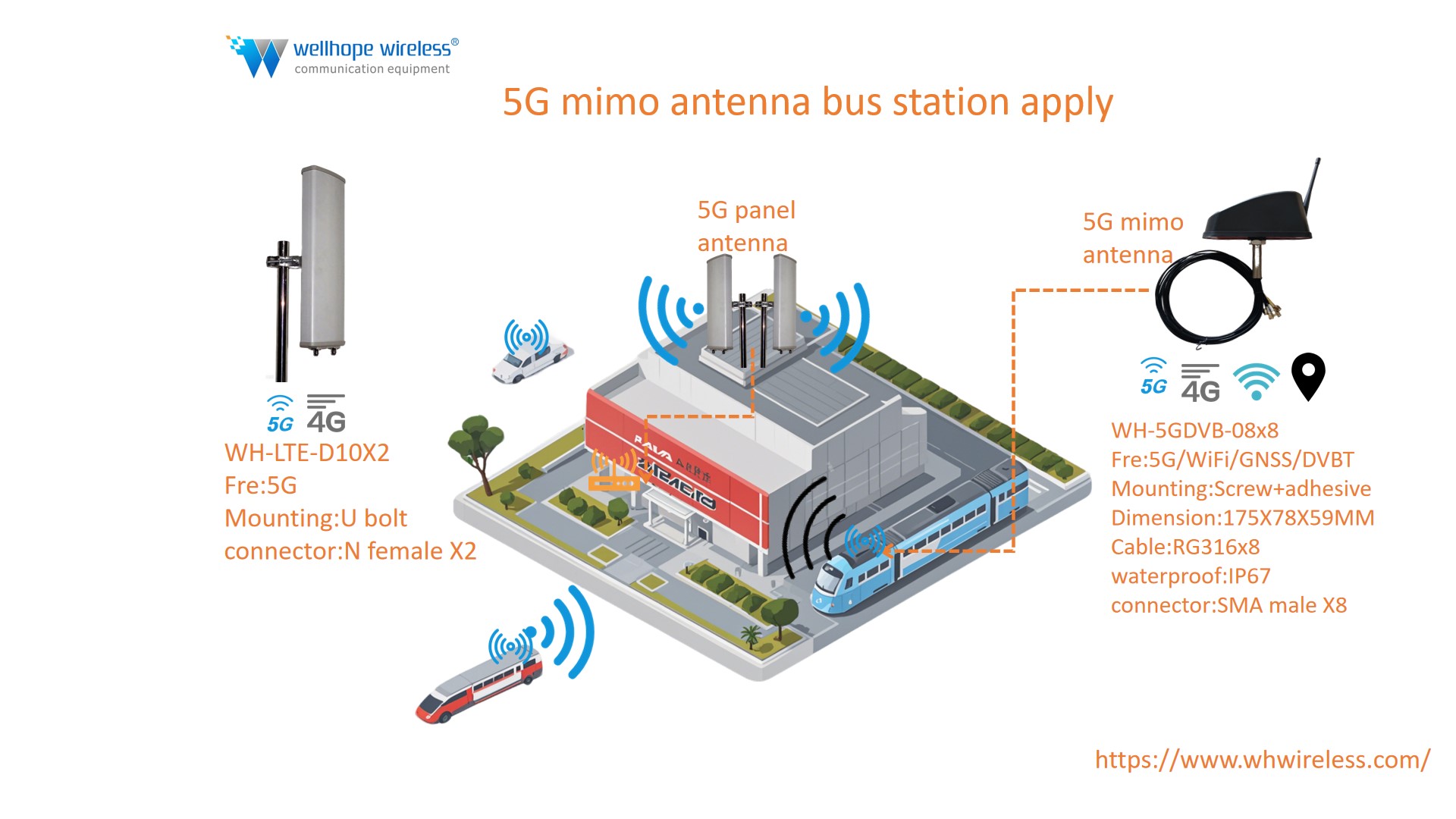

Na era da comunicação 5G, a demanda por comunicação de alta velocidade, baixa latência e grande capacidade é extremamente urgente, representando desafios sem precedentes para o desempenho da antena. As estações base 5G adotam amplamente a tecnologia de antena Massive MIMO (Massive Multiple Input Multiple Output), implantando um grande número de elementos de antena na estação base para formar conjuntos de antenas em grande escala, alcançando multiplexação espacial e formação de feixe. Essa tecnologia pode ajustar precisamente a direção da radiação e o ganho dos sinais de acordo com a localização do usuário e as necessidades de comunicação, concentrando a energia nos usuários-alvo, melhorando assim a eficiência e a cobertura da transmissão do sinal, aumentando significativamente a capacidade e o desempenho dos sistemas de comunicação. Por exemplo, em áreas urbanas densamente povoadas, as antenas Massive MIMO da estação base 5G podem usar a tecnologia de formação de feixe para concentrar a cobertura em vários usuários dentro de edifícios altos, resolvendo efetivamente problemas de bloqueio e interferência de sinal, garantindo que os usuários possam desfrutar de serviços de rede 5G estáveis e de alta velocidade.
No campo da comunicação via satélite, as antenas também possuem requisitos rigorosos de desempenho. As antenas de satélite precisam possuir alto ganho, alta precisão de direcionamento e boas capacidades anti-interferência para alcançar uma comunicação confiável com satélites. Matriz em fase antenas são amplamente utilizados na comunicação via satélite, pois podem alterar de forma rápida e flexível a direção do feixe, controlando a fase e a amplitude de cada elemento do antena matriz, alcançando rastreamento preciso e comunicação com satélites. Antenas multifeixe também são uma tecnologia fundamental na comunicação via satélite, capazes de concentrar a energia das ondas eletromagnéticas em múltiplas direções, formando múltiplos feixes e cobrindo usuários em diferentes áreas, melhorando significativamente a eficiência e a capacidade da comunicação via satélite. Por exemplo, antenas multifeixe em sistemas de comunicação via satélite em órbita baixa da Terra podem alocar dinamicamente a energia das ondas eletromagnéticas de acordo com as necessidades de comunicação de diferentes regiões, fornecendo serviços de comunicação de alta qualidade aos usuários em terra.
Os sistemas de radar, como importantes dispositivos de detecção, desempenham um papel indispensável nas áreas militar, meteorológica, aeroespacial e outras. O desempenho das antenas de radar afeta diretamente a capacidade de detecção e a precisão dos sistemas de radar. As antenas de radar modernas normalmente utilizam tecnologia de matriz em fase e tecnologia de formação de feixe digital. As antenas de matriz em fase alcançam varredura rápida e controle flexível de feixes por meio de varredura eletrônica, permitindo a detecção e o rastreamento de múltiplos alvos em um curto espaço de tempo. A tecnologia de formação de feixe digital permite a formação e o controle de feixes mais precisos, processando digitalmente os sinais dos elementos da antena, melhorando a resolução do radar e as capacidades anti-interferência. Por exemplo, no radar militar, as antenas de radar de matriz em fase podem varrer rapidamente o espaço aéreo, detectando e rastreando alvos aéreos em tempo hábil, fornecendo forte suporte para operações de defesa aérea. No radar meteorológico, a tecnologia de formação de feixe digital pode detectar com mais precisão informações meteorológicas em camadas de nuvens, melhorando a precisão das previsões meteorológicas.
